概述

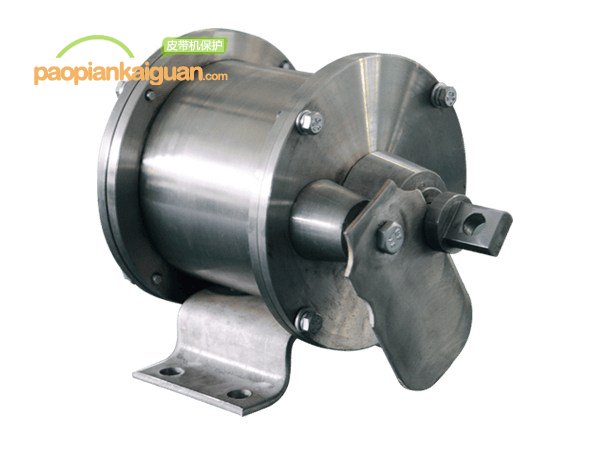

礦用撕裂傳感器適用于煤礦井下有煤塵、瓦斯爆炸危險環境中，用于膠帶運輸機系統中，當膠帶運輸機膠帶發生撕裂事故時，能及時發出停機信號，以防止撕裂事故的進一步擴大，從而避免更大的經濟損失，保證安全生產。

工作原理

本撕裂傳感器，安裝在距膠帶運輸機裝煤點落煤處適當位置膠帶下面，當膠帶出現撕裂故障時，膠帶機上運載的煤就會落下，落下的煤砸向鋼絲繩，鋼絲繩受力后拉動行程開關動作。開關吸合動作，將信號輸出給PLC 可編程控制器等控制設備，實現自動停機保護，以防止撕裂事故的進一步擴大，從而避免更大的經濟損失，保證安全生產，避免各種重大生產事故的發生。

主要性能及技術參數

• 觸點容量：DC24V/0.5A（符合簡單設備要求，接入經檢驗合格的本安電路中）；
• 動作方式為拉線式；
• 輸出接點為一常開，一常閉；
• 動作力：45N，動作力誤差應不大于20%；
• 閉合接點的接觸電阻不大于 0.1Ω。振動、沖擊和壽命試驗后不大于 0.2Ω；
• 動作性能：閉鎖開關受動作力后立即動作并鎖定。

重量及外形尺寸

• 重量：8.5kg；
• 外形尺寸：150×233（mm）
