DPK-12-30兩級跑偏開關說明書

DPK-12-30兩級跑偏開關

DPK系列兩級跑偏開關

一．概述
DPK系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。

二．

外形圖

型號含義：

三．技術參數：
1．使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%

2．主要參數見下表
型號	動作角度		極限角度	輸出方式		負載電流	復位方式	可靠性	重量(Kg)
	一級	二級		常開	常閉
DPK-12-30	12°	30°	70°	1	1	5A	自動復位	≥10⁶次	2.5
DPK-10-45	10°	45°	70°	1	1	5A
DPK-20-35	20°	35°	70°	1	1	5A

四．結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。

五．工作原理當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

六．安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)詳見圖6。

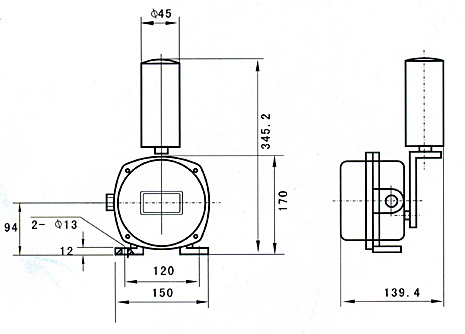

外形尺寸圖

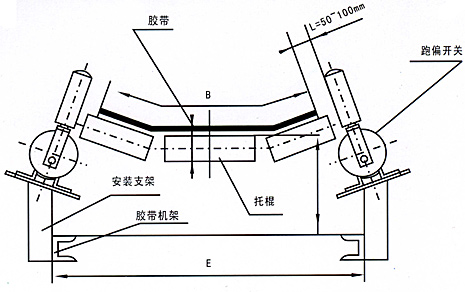

安裝示意圖

七．產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

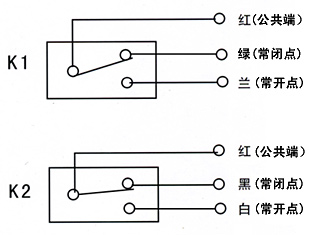

接線圖
