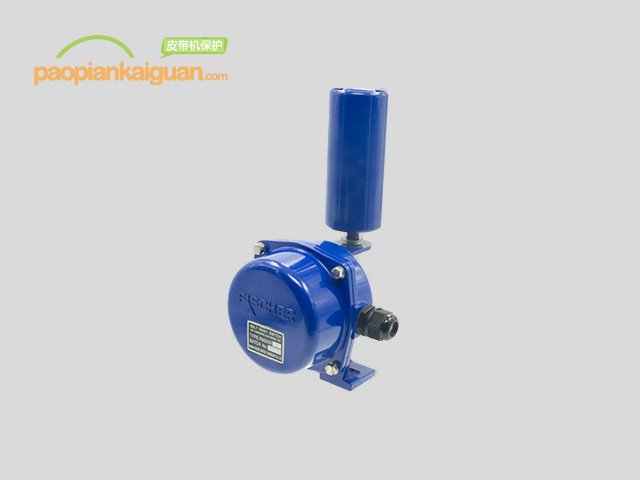

FM2035B跑偏開關

兩級跑偏開關是分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度的一種開關，根據皮帶的跑偏程度和扭曲程度，實現跑偏自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。 兩級跑偏開關在安全運行輸送系統里是不可缺少的，適用于煤炭、冶金、水泥建材、電力、化工等行業使用的帶式輸送機輸送帶跑偏檢測。

       本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。當立輥偏轉角度超過20°時，一級開關動作，輸出報警信號。當立輥偏轉角度超過35°以上時，二級開關動作，輸出停機信號。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，輸送帶離開立輥正常運轉時，立輥可自動復位。
       Fischer的兩級跑偏開關使用高性能的微動開關和無需加油的滾珠軸承，立輥最大傾角75°，在功能設計上非常充裕。

FM2035B跑偏開關特性
 ● 防護等級IP67，適合惡劣環境下使用
● 內置兩組高品質的微動開關，輸出停止和報警信號
● 傳動軸采用SUS304材料，精工磨制而成，可更好的保持水和耐鹽堿、耐腐蝕特性
● 立輥最大可傾斜75°，經過調整凸輪，傾斜角度可依設備現場使用需求進行調整
● 機械壽命50萬次

FM2035B跑偏開關參數
  ● 防護等級：               IP67
  ● 立輥傾斜角度：       最大傾角75°
  ● 接  點  數：               2（1a+1b）
  ● 接點容量：               250V AC 5A
  ● 接  線  口：               6~12mm電纜
  ● 適用溫度：               -20℃~+60℃

FM2035B跑偏開關安裝
1.開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.立輥與輸送帶正常位置的間距宜為50～100mm。
3.數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對)



FM2035B跑偏開關配件

圖片	名稱	高度	使用皮帶	每臺開關所需數量
	安裝支架 （高度可調整）	H=200mm H=260mm H=325mm H=425mm H=525mm H=625mm H=700mm	帶寬650mm  ，35° 帶寬650mm  ，45° 帶寬800mm  ，45° 帶寬1000mm，45° 帶寬1200mm，45° 帶寬1400mm，45° 帶寬1600mm，45°	每臺開關需配1PC
