GVD1200撕裂傳感器
GVD1200撕裂傳感器可與煤礦帶式輸送機用綜合保護裝置配套使用。接入本質安全型系統信號裝置中，
GVD1200撕裂傳感器作為帶式輸送機的膠帶撕裂保護裝置使用，也可用于地面非防爆等有膠帶輸送機的場合。
GVD1200撕裂傳感器采用壓敏式原理，在煤礦井下含有甲烷和煤塵的爆炸性氣體混合物的場合。
GGVD1200撕裂傳感器為本安型壓敏式傳感器，面積3000cm²，其上100cm²處落入200g物料時，GVD1200撕裂傳感器輸出低電平。

GVD1200撕裂傳感器的主要用途
撕裂保護：將撕裂傳感器引出線接入主機，正常時，GVD1200撕裂傳感器處于斷開狀態，輸出高電平。
若皮帶撕裂，有物料（煤）約200g落入傳感器上，這時候兩根引線短路，輸出低電平，撕裂指示燈亮，主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。
使用環境：
a)海拔高度不超過2000米，壓力80～110Kpa；
b)周?chē)h(huán)境溫度：-20℃～+40℃，最高年平均氣溫20℃；
c)空氣相對濕度≤95％（＋25℃）；
d)在有易爆氣體（甲烷）混合物的礦井中；
e)在無破壞金屬及絕緣的腐蝕性氣體和蒸汽的環境中；
f)在無滴水及其它液體侵入的地方；
g)在無顯著搖動和沖擊振動的地方；
h)污染等級3級；
i)安裝類別Ⅱ類。

主要技術參數
GVD1200撕裂傳感器總面積3000cm²。
防爆型式：礦用本質安全型，標志ExibI。
規格型式：壓敏式傳感器
輸出方式：無源型,開關量。
外形尺寸：1200mm×300mm×30mm，質量：5kg

a)外殼防--護等級：IP54；
b)外形尺寸1360mm×340mm×38mm
c)重量：18.5kg
d)接點容量：DC12V/100mA；
e)引入電纜外徑：φ6～φ10mm。

GVD1200撕裂傳感器主要性能：
1 接點容量：12V/0.2A。
2 接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω。
3　動作值
壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0V。
4　動作值允許誤差范圍
壓敏式撕裂傳感器動作誤差±10％ 兩輸出端子應接通 ，接通電阻＜0.2Ω
5　輸出信號為開關量

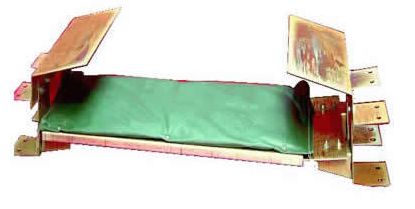

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
