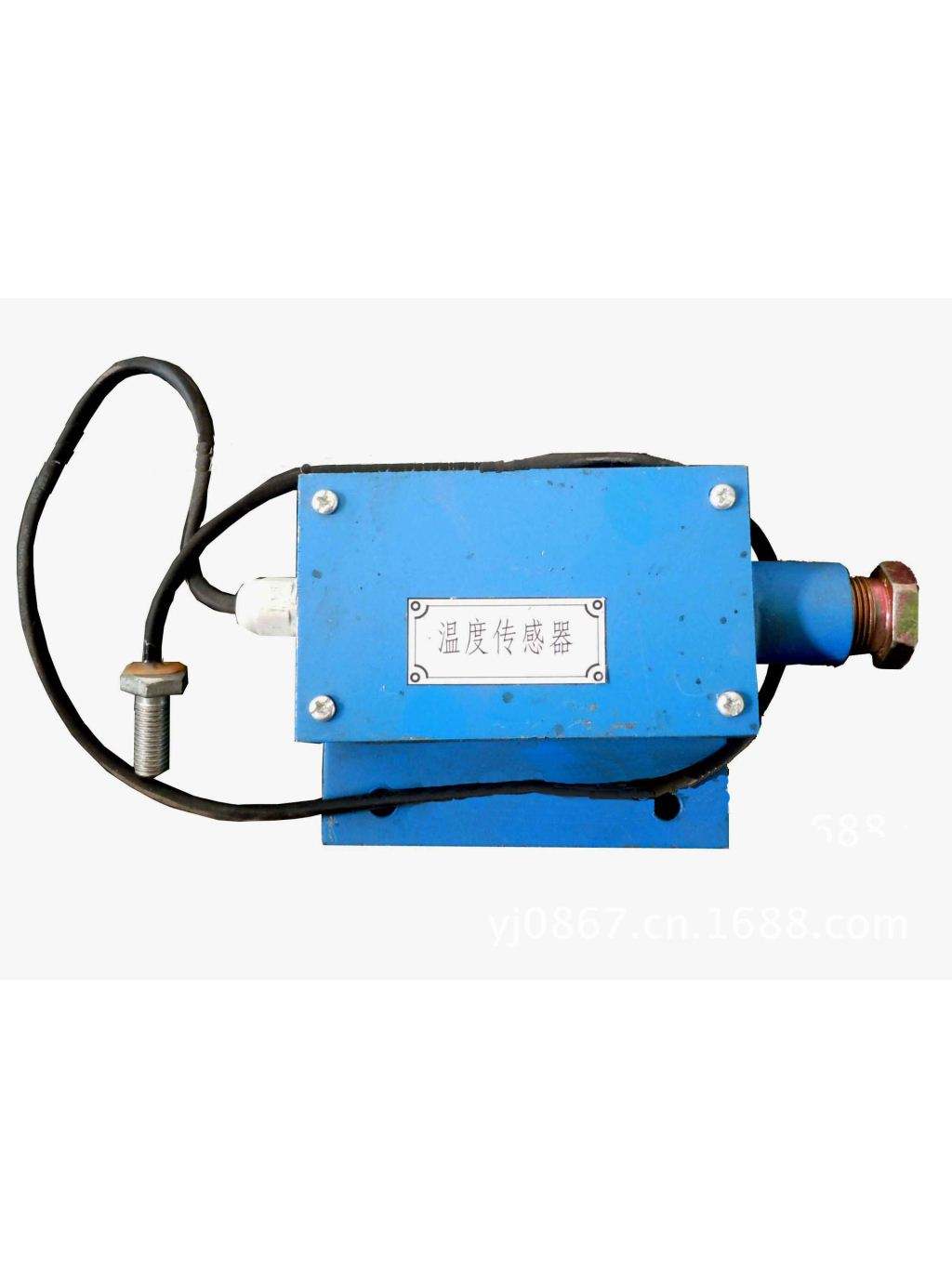

GWD90溫度傳感器產品介紹
GWD90溫度傳感器主要用于對煤礦井下膠帶運輸機因滾筒摩擦引起的溫度過高，進行監控，分50℃、60℃、70℃三檔,供使用現場選擇用,正常時，溫度傳感器“溫度”端輸出高電平，當被檢測溫度超過整定溫度時,輸出低電平,自動切斷皮帶機電源,實現超溫保護。GWD90溫度傳感器為本安型全封閉結構，有三個接線螺釘供與主機配接用。

GWD90溫度傳感器動作性能
被測點溫度超過動作溫度時,傳感器輸出≤0.5V低電平;被測點溫度低于動作溫度時,傳感器輸出≥5V高電平。
溫度傳感器的調試一般在地面進行，將溫度傳感器的溫度整定值用溫水逐一進行實驗，溫度達到整定值時，超溫保護應動作。主機“超溫”指示登亮，同時發出響亮的“超溫”語言報警聲。溫度保護的整定值，應依據現場需要保護的溫度值在地面整定好，安裝后一般不再調試。智能溫度傳感器頻率輸出為三極管集電極開路輸出，可直接與皮帶機保護智溫接口相接,用示波器測試時，請將頻率輸出口通過1K電阻接地，用示波器可測出200-1000Hz頻率信號;按住設定鍵5-8s后釋放，進入溫度設定狀態，此時再按設定鍵，設定溫度會在30-90℃之間變化，釋放后，再按設定鍵幾秒鐘，進入正常檢測狀態，并顯示實時溫度值。
設定完成后，設定值被保存，當溫度超過設定值時，繼電器會吸合。

GWD90溫度傳感器產品參數
動作溫度：分為三檔50℃±3℃、60℃±3℃、70℃±3℃
延時時間：2秒。
外形尺寸：150mm×62mm×45mm；
質量：0.5kg。

GWD90溫度傳感器就在下列環境條件下正常工作
環境溫度：0～40℃；
相對濕度：＜100%；
大氣壓力：86～106kpa。
工作電壓：DC12V
工作電流50mA；
最大電纜長度1000m，分布電感≤1mH/km；
分布電容≤0.1μf/km。
本安參數及技術性能：Ui：DC12V。Ii：50mA；Li：0mH；Ci：0.13nF。
