用途:本產品由綜合保護儀(簡稱主機)和分機,信號中繼器及配有地址編碼終端器的保護裝置組成。系統網絡采用CAN總線制結構,雙絞線或光纜連接RS485通信方式傳輸信號。超長距離的信號傳輸可選用新型的級聯式(CWDM)光纜傳輸方式。使信號傳輸距離達到幾百公里的要求。主機能自動對系統進行不間斷的檢測,集中控制顯示膠帶機的運行狀態,它將膠帶機各個位置的跑偏、事故,打滑、堵塞等檢測裝置,以地址碼方式命名,當各種信號開關動作時,監控機能直接顯示準確的故障種類、地址,代號。并向輸煤程控系統提供15種類型保護裝置開關量繼電器信號。
技術參數
工作電壓:220V/AC
地址碼容量:9999
輸出接點容量:220V/5A
通訊距離:≥100公里
防護等級:IP65
可控膠帶機數量:100臺
顯示故障種類:15
輸出接點:一開一閉15組
通訊接口:RS485(MODBUS協議)
功耗:65W
設備描述:本裝置的控制核心是PLC可編程序控制器,它采用掃描的工作方式,接受RS485通訊總線送來的現場各種保護裝置終端信號,經放大、譯碼、邏輯分析后將其運行狀態顯示在液晶屏上(選配)。本機具有自檢功能,如果系統中線路或元件發生故障均能告警并顯示出來。JYB/ID應用軟件;安裝;調試簡單,預留接口,方便升級??煽刂?999個點位,容量大抗干擾能力強,可靠性高.只用l根6芯電纜連接整個系統,因此大大減少了PLC點數和電纜用量.該監控主機編碼控制器能準確判斷顯示各種故障、地址、名稱和代號,因此縮短了排除故障和停機時間,單機通訊距離半徑達1200米。傳感器監控?cái)?shù)超過256個時需加裝信號放大器和控制分機。
監控機面板符號說明
液晶顯示可配6.5寸高亮背光顯示屏,動態顯示以下內容:
膠帶機號、地址編號、狀態報警、正常運行、動態顯示各地址狀態。
故障燈:當出現通訊故障時、該燈亮。
設定鍵:設參數,先按設定鍵進入?yún)?shù)設定程序。
增減數鍵:設定或查看參數。
切換鍵:用于顯示或設定下一參數。
確認鍵:調整參數后,確認參數存入。
啟動/停止鍵:用于啟動主機或停止。
復位鍵:當出現不可排除故障時可按該鍵進行系統復位。
通訊燈:指示目前系統通訊狀態。
停止燈:停止通訊。

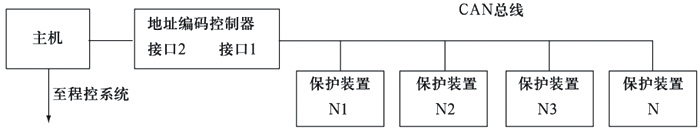

系統圖
系統結構可靠性措施:
為了適應皮帶輸送機現場面臨的極限溫度、濕度、灰塵、腐蝕性氣體、風、雪、雨、雷電等惡劣因素,提高系統運行可靠性,系統數據信號線采用RS485平衡發送和差分接收,因此抑制共摸干擾能力。如任何終端出現不通訊或斷線故障,僅提供報警,不會使系統運行停止,出現報警時,應即時根據面板
提示內容做相應處理。
電源在傳輸過程中,如受干擾出現短時過電壓,系統保護動作使之不會對通訊終端造成損壞,通訊仍然可靠進行,但線纜,應穿鋼管后敷設在不易損毀的地方。
系統具有耐3000V靜電干擾能力,一般的保護動作也不會造成系統軟硬件故障,通訊電纜線屏蔽層要保證單端接地,減少各種干擾。
系統接地要單獨接地,接地電阻小于4歐姆,若外界不能滿足該條件,則可能造成系統保護不完全,出現意外故障。
該機地址通訊系統,采用工業級芯片CPU和先進的集成電路設計而成,在現場使用時抗干擾能力強,可靠性高,而且終端器具有自動故障處理和自動恢復能力,保證系統的高性能和免維護性。
在正常條件下,系統無需維護,若在運行中出現報警,請檢查報警提示的部位聯線及終端信號電纜的聯接,并運行測試程序測試終端情況。

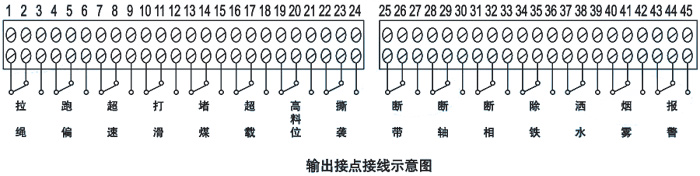

安裝與接線圖
