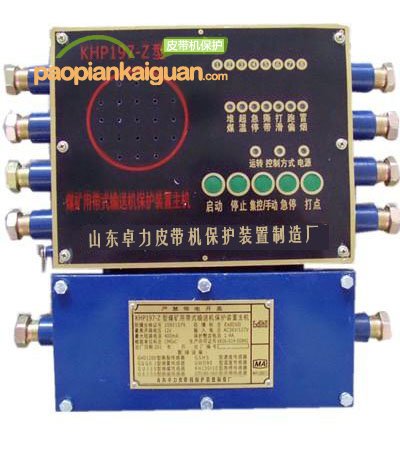

KHP197煤礦用帶式輸送機保護裝置主機(以下簡稱主機)是根據國家煤礦安全規程和關于完善井下皮帶運輸機保護的有關文件的要求而進行設計的，在進行了大量的井下實地調查及試驗后，對現有的皮帶機綜合保護器進行了優化和改進；同時聽取了大量的用戶反饋意見，使本裝置的先進性、可靠性、操作方便性、節能等與同類產品相比較都有了較大程度的提高。本裝置的特點為適用于具有易爆性氣體和煤塵的礦井中，用來對帶式輸送機進行綜合保護及控制。其特點：
本電路選用了中大規模集成電路,使得系統功能強,控制更具靈活性,而且功能擴展方便,狀態對位準確顯示更直觀。
語言報警即能報出故障性質又能報出發生故障的皮帶機號，這是目前國內同類產品所不具備的。
除具有同類產品相同功能，如：“集控、手動控制、綜合保護及通訊功能外,還增強了面板控制功能,使系統設置更加方便,集控、手動兩種工作方式在面板可以直接設定。
防打滑傳感器壽命長、靈敏度高，傳感器距磁鐵小于40mm，便于安裝。
機械式堆煤傳感器安全可靠，使用壽命長。
配接壓敏式撕裂傳感器或縱撕傳感器可對皮帶撕裂或強力皮帶因鋼絲斷裂而引起的皮帶撕裂進行保護和預測。
配接斷鏈傳感器可對斷鏈引起的刮板傾卸進行保護。
配接帶控傳感器,可實現皮帶機開車自動灑水。
本安電源配接煙霧傳感器，防爆電磁閥，可實現自動防滅火。
結構合理，功能板之間連線極少，很大程度上減少接線的故障率。

 1、主機隔爆型式：礦用隔爆兼本質安全型。
　　2、各種傳感器為礦用本質安全型， 標志：ibI (150℃)。
　　3、電器參數：
　　a、額定輸入電壓：AC127Ｖ或３６Ｖ；
　　b、電壓允許波動：75%-110%；
　　c、本安輸出最高開路電壓：ＤＣ１２Ｖ；
　　d、本安輸出最大短路電流：DC4mA；過流保護整定值1.2A；
　　e、本安輸出外部允許分布電容：0.1PF/KM；
　　f、本安輸出外部允許分布電感：1mh/KM；
　　g、防爆標志：Exdibl(150℃)；
　　h、繼電器輸出節點容量：AC36V/5A；
　　i、速度、溫度、煙霧傳感器為有源器件，其額定電壓為12 V，靜態電流小于180mA,最大動作電流小于220mA；其余傳感器為無源器件，其動作時電流不大于5mA（包括煤位、跑偏、急停、撕帶傳感器）；
　　j、集中控制信號小于12V，0.5mA；
　　k、揚聲器工作電壓：12V，電流30mA，輸出功率小于2W；
　　l、各傳感器連線不超過1000米，集控線不超過1000米，分布電容小于0.1PF，分布電感小于1mH；
　　m、組合參數：12V430mA。（煙霧傳感器、速度傳感器、溫度傳感器）；
　　n、本安電路最大短路電流：4mA；
　　o、本產品外形尺寸：320×120×330；重量小于15KG；
　　p、集中控制臺數：8臺。

本產品具有集中控制和單機控制兩種方式。集中控制時具有連鎖功能，即 某一臺停機時，向其供煤的皮帶機停機；具有逆煤流延時順序起車功能，延時時間為10秒±5秒。本產品作為集中控制不超過八臺。在手動控制下，配接開停傳感器可實現順煤流延時順序起停車。
　　
　　無論在集中控制方式或手動方式下，本產品均有起車延時功能、語言報警功能、故障停車保護功能、保障顯示功能、故障語音報警功能、故障自鎖功能、全縣系統狀態對位顯示功能，全線聯系及對講功能。
　　
　　各種功能及保護特性如下：
　　1、集中控制功能：
　?。?）、正常起車：當多臺監察儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）可以控制下一臺延時起車，延時時間10S±5S，延時期間具有預警功能；同時全線的系統狀態指示對各臺監察儀的起停狀態對位顯示。
　?。?）、正常停機：當多臺監察儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）停車，下一臺聯鎖停車，停車12秒延時。同時，故障停車那一臺向全線送出故障語音報警信號；全線的系統狀態只是對各臺的起停情況作對位顯示。故障停車的監察儀處于故障自鎖狀態。只有在故障解除后（按下一臺的故障臺的停車按鈕），故障停車的皮帶才可再接受起車信號重新起車。
　　
　　2、單臺控制及保護功能：
　　本產品位手動工作方式：即作為單臺使用時，其起車和停車受本臺面板上的起車和停車按鈕控制，而不受上一臺的控制。同時，可集中控制下一臺的起車和停車（下一臺置為集控工作方式）。


KHP197礦用皮帶機綜合保護控制裝置各種保護功能
　　（1）、速度保護：當皮帶機運行時，從動滾筒安全不轉，連續超過5-10S時，低速故障報警信號延時保持約2S ±1S。
　　（2）、堆煤保護：當煤位傳感器的導桿偏離中心線45°±5°時，延時13秒，實現故障保護停車。
　?。?）、跑偏保護：當跑偏傳感器的導桿偏離中心線15°±5°時，經延時10S ±5S，實現跑偏故障保護。
　?。?）、煙霧保護：當產生煙霧時，煙霧傳感器將此信號送給主機，立即實現煙霧保護。
　?。?）、溫度保護：當監測點溫度超過溫度傳感器的設定溫度時（＋80℃），本產品立刻實現溫度故障保護。
　?。?）、沿線緊急停車保護：當沿線的某一緊急停車開關被接通時，本產品立即實現停車保護功能。
　　（7）、撕帶保護：當運輸帶撕裂時，撕帶傳感器把電信號傳給主機，主機立即實現停車保護功能。（撕帶傳感器屬用戶自選件，需另外收取費用）。
　　各種故障在本儀器上均具有相應的指示，同時發出語音報警。保護后均處于故障自鎖狀態，并發出相應的語音報警聲。
　　
　　4、每臺的主機通過手持式話筒可以實現半雙工對講，同時具有聯系打點信號的功能。
