HFKLT2-II雙向拉繩開關
一、概述 HFKLT2-II雙向拉繩開關采用整體密封，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。
二、主要用途 本系列產品是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的安全。
三、主要技術指標
工作電壓 AC220V
動作角度 25°
觸點容量 AC220V 3A
極限角度 75°
接點形式 雙斷點1常開1常閉
防護等級 IP65
使用壽命 10萬次
重 量 2.5Kg
四、外型結構及工作原理

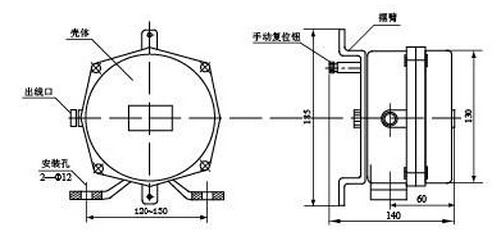

1．外型結構
2．工作原理 本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，達到預防和控制設備及人身安全的目的。
五、安裝及接線
（一） 安裝 用戶根據外形結構標注的安裝尺寸，自制一安裝支架，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
1． 安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
2． 把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3． 在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后最大限度的減少拉繩的垂撓度。

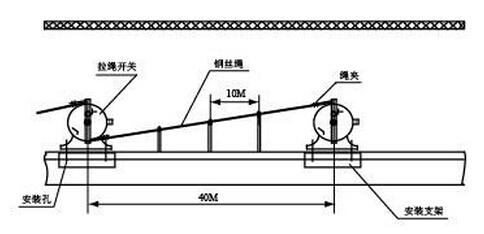

4． 對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）
（二） 接線 在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。
接線原理見圖（3）
圖（3）接線原理圖
六、維護保養
1． 定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。
2． 機件或鋼絲繩嚴重銹蝕應及時更換。
● 雙向拉繩開關安裝在皮帶輸送機兩側，用鋼絲纜沿著輸送機兩側把開關連接在一起，兩開關間隔離不應超過40米（有坡度時應縮短為25米）當皮帶輸送機出現緊急狀況在任意位置都可緊急停止輸送機。
● 雙向拉繩開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。
■ 產品特點
● 堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。
● 防護標準IP65在惡劣環境也可使用。
● 使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越。
● 可生產自動復位型產品。
■ 應用范圍
■ 舉例安裝示意
■ 動作說明
■ 控制示意圖
■ 外形尺寸
拉繩開關參數

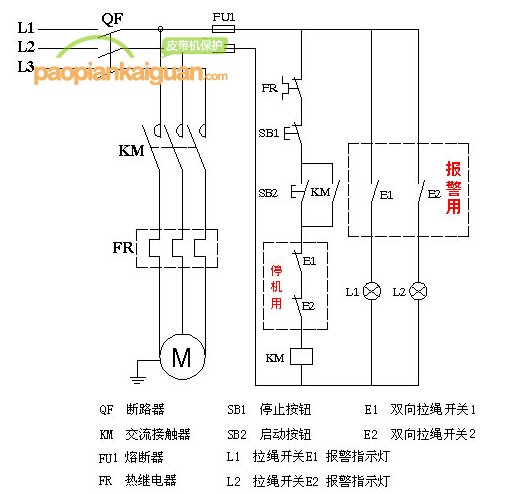

■ 雙向拉繩開關電氣接線圖 (可實際PLC遠程報警)
