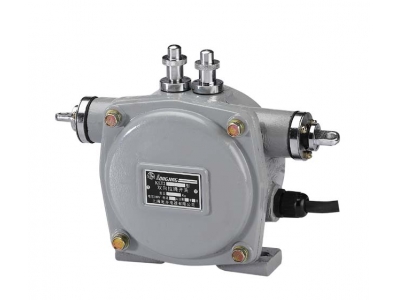

ZDLX型拉線急停開關
1.概述
ZDLX型拉線急停開關適用于煤礦有瓦斯、煤塵爆炸危險的環境,也適用于煤炭、冶金、化工、建材等礦山以及選煤廠、鋼鐵廠、熱電廠、港口、糧庫等使用環境。用作輸送機沿拉繩緊急閉鎖保護。
1.1使用環境條件
環境溫度: -20~+40℃
相對濕度: 不大于95%(+25℃)
1.2主要特點
a.可雙向拉繩,人工復位;
b.密封性能好,動作可靠,維護方便;
2.主要技術指標
防爆形式: 礦用本質安全型,ibI
外殼防護等級:IP54
觸點容量:AC380V、DC220V,5A(煤礦井下使用時,須與本安電路連接)
觸點數量:每個行程開關常開1組,常閉1組
行 程: 20~40mm
拉 力: 150±20N
引入電纜外徑:左右出線口(2個)6~12mm
重 量: 7.5kg
3.工作原理
正常工作時,拉桿不轉動內部行程開關不動做,控制回路內的接點處
于常閉。當膠帶機出現任何故障需要緊急停車時,只要拉動任意端的鋼絲繩,拉桿旋轉帶動內部行程開關動作。膠帶機電氣控制裝置接收到此信號后,發出指令,切斷電機電源。
故障排除后,人工將開關復位。不通過人工復位,拉桿不能退回原位,
開關起閉鎖作用。
4.使用方法
4.1 安裝
用戶應根據本開關的安裝孔尺寸,自制安裝板。將開關固定在安裝板上。本開關也可以用螺栓直接安裝在機架上或運輸?shù)佬腥艘粋鹊膲Ρ诨驒跅U上,膠帶輸送機沿線一般間隔50~100米安裝一臺閉鎖開關。鋼絲繩一端固定在本開關拉桿上,另一端固定在輸送機機架或墻壁、欄桿固定點上。
4.2 接線
本開關內部接線,用戶可根據需要選擇電纜外徑在6~12mm的2~4芯信號電纜,把各臺閉鎖開關和電控裝置連接起來。
4.3 注意事項
a.煤礦井下使用時,必須與本質安全型電路連接。
b.安裝時應保證拉繩松緊適當,以便開關可靠動作和復位;
c.定貨時用戶應提出需用的拉繩長度,另外計費。
