ZS-71-10/1S安全拉線開關(手動型)說明書

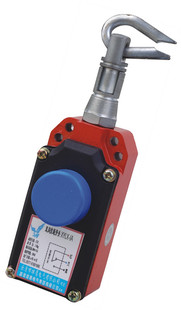

ZS-71-10/1S安全拉線開關(手動型)

安全拉線開關的安裝要保證從機器設備任何一處都可操動到，通過拉動預張緊的拉繩而產生一個緊急停止信號。

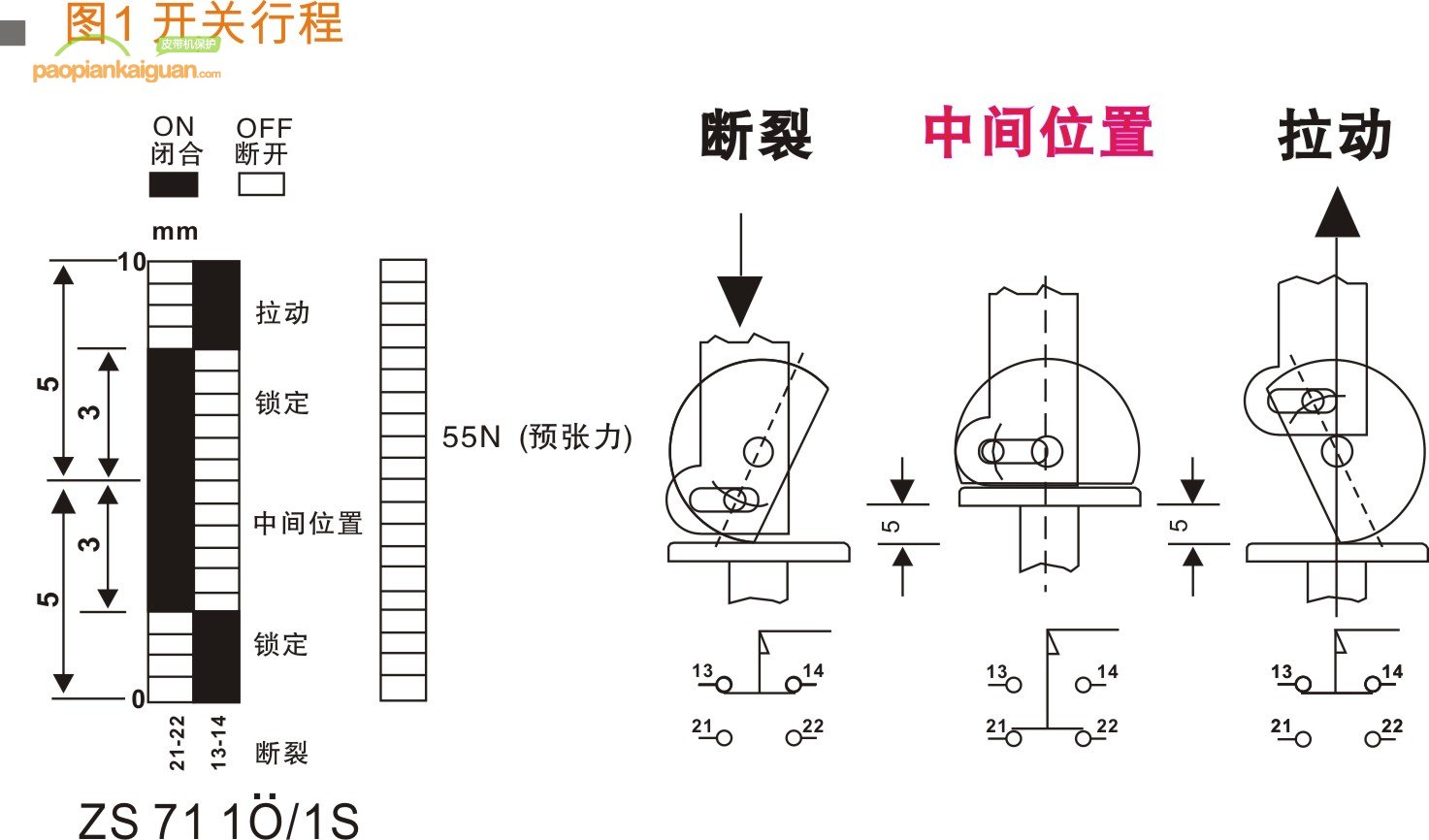

ZS 71 10E/1S 雙向拉繩開關手動復位型，有一個肯定斷開式常閉觸點和一個輔作的常開觸點。當拉繩被張緊時，觸點11-12(圖2)
閉合,觸點 23-24 斷開。比如 ZS 71 10E/1S(VS)開關，當拉繩被拉(圖1)或斷裂時觸點 11-12 斷開，觸點 23-24 接通。對帶鎖定結構的拉繩開關，比如：ZS 71 10E/1S VD(VS),當拉繩開關被拉或斷裂時觸點11-12 斷開和 23-24 這一狀態被鎖定。開關解樂只需要直按VD頭或使用解鎖鑰匙即可。在安裝開關時,適當張緊開關拉繩.使得開關轉片處于中間位置(圖2)。拉繩開關應如些安裝，當用手去解鎖時而不會產生危險情況。
ZS 71 10E/1S 雙向拉繩開關安裝

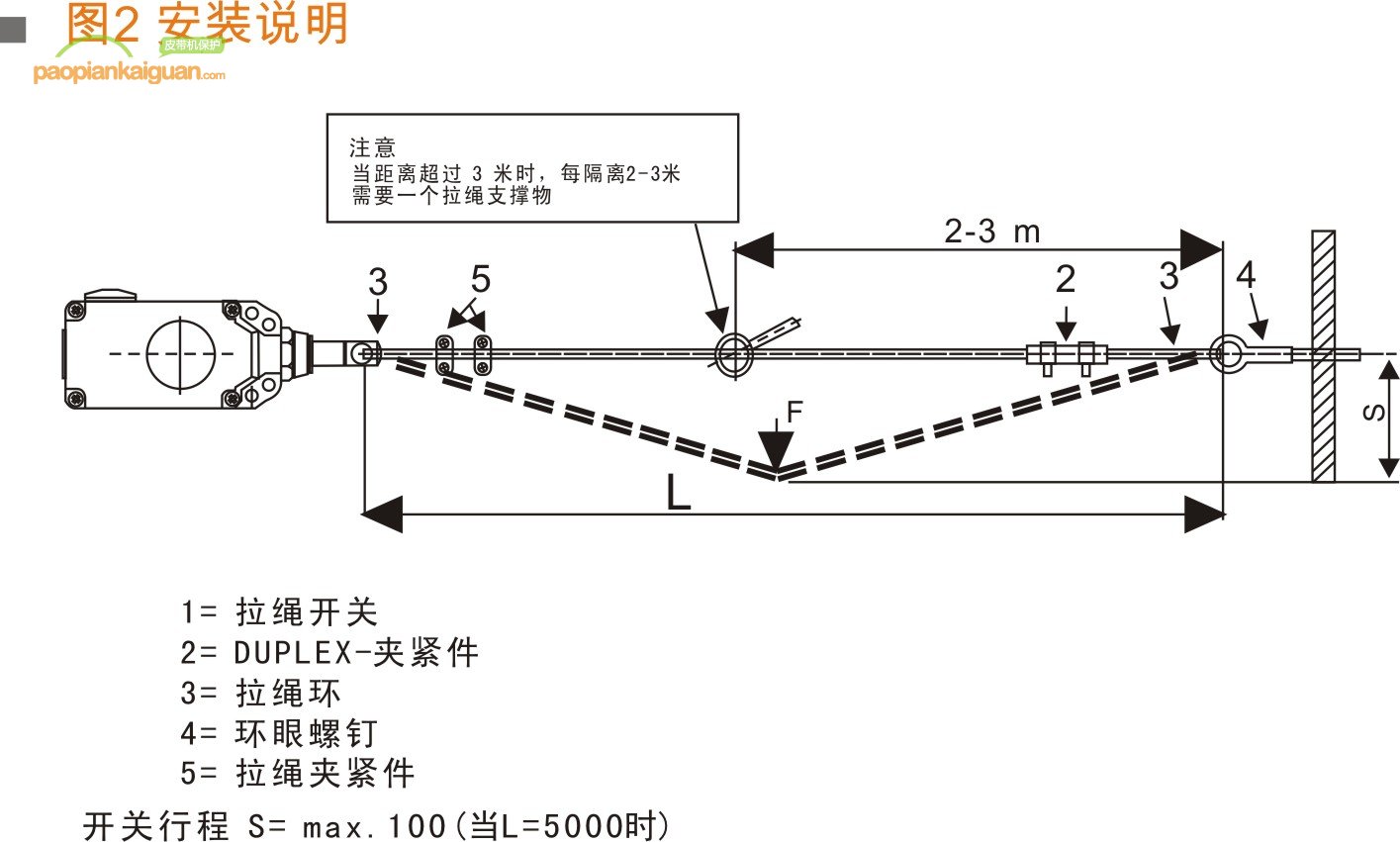

在安裝拉繩時，應將拉繩夾緊處的紅色塑料外皮去掉，拉繩應如圖2所示來安裝。當張緊時，拉繩或繩過可能被解開或被破壞，因此注意繩索的正確安裝。
當拉繩被拉時，拉繩環會變形，因而拉繩在安裝好后需要用力拉幾次，之后拉繩應用DUPLEX-夾緊件或環眼螺釘和扳手調緊，見圖。當拉繩超過 3m 時,需要支撐物(每隔 2-3 米)。需注意當拉線長度增加時,由于熱脹效應，注意應用環境溫度。見圖 4 在連接電纜線時,要注意選用與防護等級相符的旋緊件。ZS 71 有兩個M20×1.5電纜車引線孔。要打開盒蓋只需要將盒蓋上的螺絲擰開。接線完畢后，務必清潔一下開關內部（比如電線剩余物），因?yàn)楫愇飼?huì)影響開關性能。當開關接線完成后，蓋上盒蓋，均勻用力擰緊盒蓋上的螺絲。在正確安裝和注意上述所描述到的事項條件下，只需少量的維護。

當應用環境惡劣時，建議按下述步驟定期維護：
1.檢查開關功能(拉動拉繩)和開關轉片的中間點位置
2.檢查電纜引線和連線
3.清除臟物
4.檢查拉繩的損壞和固定處

ZS 71 10/1S 開關有一個肯定斷開式常閉觸點和一個輔作的常開觸點。

當拉繩被張緊時，觸點11-12(圖2) 閉合,觸點 23-24 斷開。比如 ZS 71 10/1S(VS)開關，當拉繩被拉(圖1)或斷裂時觸點 11-12 斷開，觸點 23-24 接通。對帶鎖定結構的拉繩開關，比如：

ZS 71 10/1S VD(VS),當拉繩開關被拉或斷裂時觸點11-12 斷開和 23-24 這一狀態被鎖定。開關解樂只需要直按VD頭或使用解鎖鑰匙即可。

ZS 71 10/1S拉繩開關Steute參數
標準：        EN 60947-5-1，-5；EN ISO 13849-1
外殼：        鋁壓鑄件，搪瓷漆
外罩：        加固的玻璃纖維，防震熱塑性塑料
保護等級：     符合 60529
觸點材料：     銀
開關元件：     帶有復斷路器過流保護的切換觸點或2 NC 觸點或 2 NC/1 NO 觸點
開關系統：     速動系統，主動式斷開 NC 觸點
端子：            螺栓型端子
電纜截面：     max . 2.5 mm （包括導線圈）
出線孔：        2×M20×1.5
B10d (10％正常負載) ： 200 000
運行壽命：                     最大20 年
額定沖擊耐受電壓：       6 KV
額定絕緣電壓：              400V
常規發熱電流：              6 A，400V 交流
最大保險絲額定值：       6 A gG/gN fuse
機械壽命：                     ＞100 000 次操作
最大線長：                    35 m
支點線長：                    要求每 5 米
特征：                           線拉力和斷線探測
操作溫度：                    -25 ℃ ....+70 ℃

在安裝開關時,適當張緊開關拉繩.使得開關轉片處于中間位置(圖2)。

拉繩開關應如些安裝，當用手去解鎖時而不會產生危險情況。在安裝拉繩時，應將拉繩夾緊處的紅色塑料外皮去掉，拉繩應如圖2所示來安裝。當張緊時，拉繩或繩過可能被解開或被破壞，因此注意繩索的正確安裝。

當拉繩被拉時，拉繩環會變形，因而拉繩在安裝好后需要用力拉幾次，之后拉繩應用DUPLEX-夾緊件或環眼螺釘和扳手調緊，見圖。當拉繩超過 3m 時,需要支撐物(每隔 2-3米)。

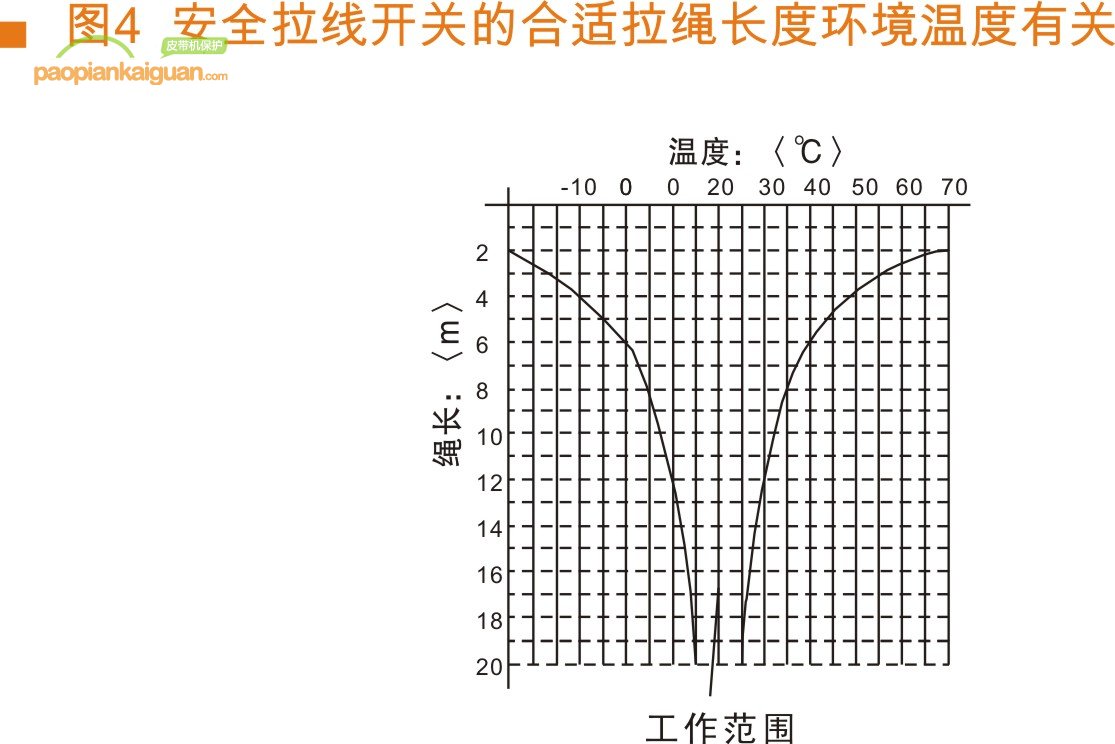

需注意當拉線長度增加時,由于熱脹效應，注意應用環境溫度。見圖 4

在連接電纜線時,要注意選用與防護等級相符的旋緊件。ZS 71 有兩個M20×1.5電纜車引線孔。要打開盒蓋只需要將盒蓋上的螺絲擰開。接線完畢后，務必清潔一下開關內部（比如電線剩余物），因?yàn)楫愇飼?huì)影響開關性能。當開關接線完成后，蓋上盒蓋，均勻用力擰緊盒蓋上的螺絲。

在正確安裝和注意上述所描述到的事項條件下，只需少量的維護。
當應用環境惡劣時，建議按下述步驟定期維護：

1.檢查開關功能(拉動拉繩)和開關轉片的中間點位置

2.檢查電纜引線和連線

3.清除臟物

4.檢查拉繩的損壞和固定處

重要提示：
這里所描述到的產品有可能被用作總設備或機器的安全功能的一部分。一個完整的安全系統通常包含傳感器，監控模塊，拽示儀及安全斷開程序。確保正確的總功能，這一責任在于設備或機器的制造商。卓力防爆不承擔描述中所給出的或包含的推薦的責任.基于這種描述,乾正不做超出乾正常供貨條件的保證及擔保。

雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

ZS-71-10E/1S雙向拉繩開關
